Промышленное холодильное оборудование для склада и производства

Материал подготовили инженеры компании «РеалХолод»

Когда речь идёт о хранении и переработке скоропортящейся продукции — мяса, рыбы, молочных изделий, овощей и фруктов, замороженных полуфабрикатов — температурный режим перестаёт быть просто техническим параметром. От него напрямую зависит срок годности товара, его качество на выходе и в конечном счёте — прибыль предприятия. Одна ошибка в подборе оборудования или сбой автоматики способны обернуться потерей целой партии продукции.

В этой статье разберём, из каких узлов состоит промышленная холодильная система, чем отличаются камеры разного назначения, какие хладагенты применяются сегодня, как проходит монтаж и на что обратить внимание при проектировании холодоснабжения склада или производственного цеха.

Содержание

• Зачем складу или производству промышленный холод
• Холодильные камеры большой площади
• Воздухоохладители: сердце циркуляции холода
• Промышленные конденсаторы
• Компрессорно-конденсаторные блоки
• Хладагенты и энергоэффективность
• Шоковая заморозка: зачем она нужна
• Автоматика: управление и контроль всей системы
• Монтаж и ввод в эксплуатацию
• Как выбрать оборудование под конкретную задачу
• Камеры по температурным режимам: сравнение
• Частые ошибки при проектировании холодоснабжения
• Как получить систему, которая окупается
• Ответы на частые вопросы — FAQ

Зачем складу или производству промышленный холод

Бытовой и коммерческий холод рассчитаны на небольшие объёмы: витрины магазинов, холодильники ресторанов, кладовые кафе. Как только речь заходит о сотнях и тысячах тонн продукции, десятках метров длины камер и круглосуточной непрерывной работе, требуется совершенно другой уровень техники.

Промышленное холодильное оборудование решает три задачи:

• Хранение — поддержание стабильной температуры и влажности в течение длительного времени, от нескольких недель до года.
• Охлаждение и заморозка — снижение температуры продукции до нужных значений в сжатые сроки, чтобы сохранить структуру и вкусовые качества.
• Технологическая обработка — созревание, шоковая заморозка, разгрузка после доставки, подготовка к отгрузке.

Под каждую из этих задач подбирается своя конфигурация: камера определённой площади, тип воздухоохладителя, мощность компрессорно-конденсаторного блока и автоматика, которая всё это связывает в единую систему. Ошибка на любом из этих уровней снижает эффективность всей цепочки — даже мощный компрессор не спасёт ситуацию, если камера плохо утеплена или воздухоохладитель подобран без запаса.

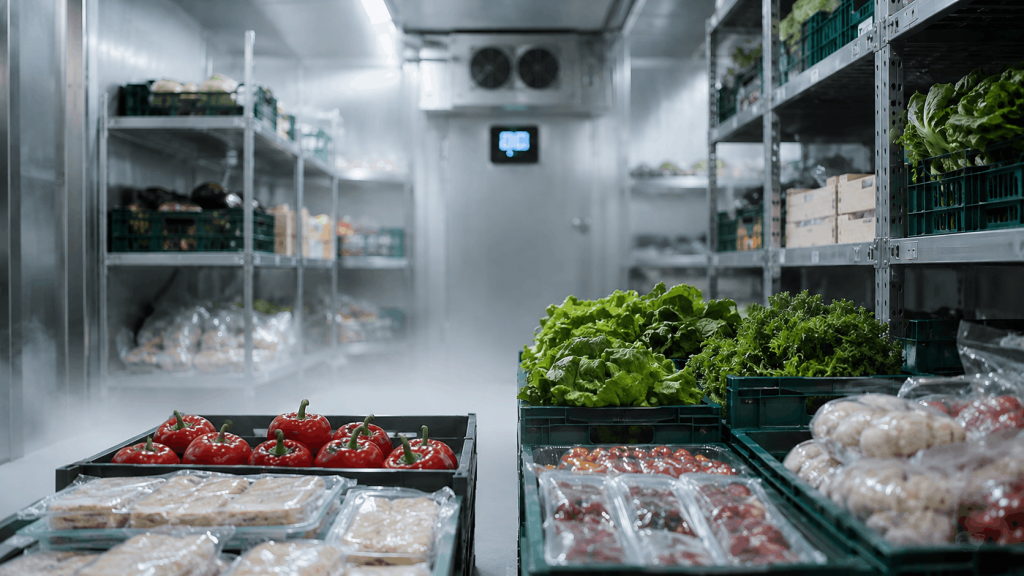

Холодильные камеры большой площади

Камера — это не просто теплоизолированная коробка. Для склада или производства она проектируется индивидуально, с учётом:

• планируемого объёма хранения и оборачиваемости товара;
• температурного режима (среднетемпературные камеры для овощей и молочной продукции, низкотемпературные — для мяса и рыбы, морозильные — для длительного хранения замороженных продуктов);
• логистики — расположения въездных ворот, доковых узлов, стеллажной системы;
• толщины и типа сэндвич-панелей, от которых зависит теплоизоляция и энергопотребление всей системы.

Чаще всего камеры собираются из сэндвич-панелей толщиной 80 или 100 мм со стыковкой «шип-паз» либо «замок» — конкретную толщину подбирают под требуемый температурный перепад. Для глубокой заморозки и особо холодных режимов применяют более толстые панели. Чем ниже температура внутри и больше разница с улицей, тем толще должна быть панель, иначе холодильные машины будут работать на пределе, а расходы на электроэнергию — расти без пользы для дела.

Отдельного внимания заслуживает пол камеры: при отрицательных температурах под ним устраивают систему обогрева грунта, чтобы избежать пучения почвы и деформации основания — эта деталь часто упускается на этапе проектирования, а потом обходится в разы дороже при ремонте.

Ещё один момент, который важен именно для складов большой площади, — зонирование. Крупный объект редко хранит один тип продукции при одной температуре: чаще внутри одного здания соседствуют камеры с разными режимами, разделённые тамбур-шлюзами. Это позволяет минимизировать теплопритоки при переходе между зонами и избежать нежелательного соседства продуктов с разным запахом и требованиями к влажности.

Воздухоохладители: сердце циркуляции холода

Если камера — это «контейнер», то воздухоохладитель — устройство, которое снижает и поддерживает температуру внутри. Он представляет собой теплообменник с вентиляторами: через оребрённые трубки проходит хладагент, а вентиляторы прогоняют воздух камеры через этот теплообменник, охлаждая его и равномерно распределяя по всему объёму.

При подборе воздухоохладителя важны:

• холодопроизводительность — она должна соответствовать площади и температурному режиму камеры с запасом на теплопритоки от дверных проёмов, персонала и загрузки товара;
• шаг оребрения — для низкотемпературных камер выбирают увеличенный шаг, чтобы иней не забивал теплообменник слишком быстро;
• система оттайки — электрическая, водяная или горячим паром хладагента; от неё зависит, как часто и насколько эффективно прибор освобождается от наледи без остановки технологического процесса;
• дальность воздушного потока — критична для вытянутых и высоких камер, где воздух должен доходить до самых дальних стеллажей;
• расположение — потолочные модели экономят полезную площадь пола, кубические и пристенные подходят для камер с высокими стеллажными системами и активным движением погрузчиков.

Неправильно подобранный воздухоохладитель — одна из частых причин, по которым камера «не держит» температуру даже при исправном компрессоре: холод просто не успевает равномерно разойтись по объёму. На практике это выражается в разнице температур у двери камеры и в её дальнем углу — иногда до 5–7 °C, что критично для продукции с узким допустимым диапазоном хранения.

Промышленные конденсаторы

Конденсатор отвечает за обратный процесс — отвод тепла, которое хладагент забрал внутри камеры, в окружающую среду. Для промышленных систем чаще всего используют конденсаторы воздушного охлаждения: они устанавливаются на улице или в отдельном техническом помещении и рассеивают тепло через вентиляторы и оребрённый теплообменник.

При выборе конденсатора учитывают:

• расчётную тепловую нагрузку всей системы, а не только холодопроизводительность компрессора;
• климатическую зону — для южных регионов с высокими летними температурами требуется больший запас по площади теплообмена;
• уровень шума, если оборудование размещается рядом с жилой застройкой или офисными помещениями;
• возможность работы при низких температурах наружного воздуха зимой без риска переохлаждения хладагента — для этого предусматривают регуляторы скорости вращения вентиляторов.

Конденсатор и компрессор всегда подбираются в связке — недооценённый по мощности конденсатор становится узким местом всей системы: компрессор перегружается, растёт давление конденсации, снижается срок службы оборудования. На объектах с ограниченной площадью размещения иногда применяют выносные конденсаторы с увеличенной высотой теплообменной поверхности вместо увеличения площади в плане.

Компрессорно-конденсаторные блоки

Компрессорно-конденсаторный блок (ККБ) объединяет компрессор и конденсатор в единой раме или корпусе — это готовый узел, который остаётся только подключить к камере и воздухоохладителям. Такое решение удобно для складов и производств, где нужно быстро и предсказуемо смонтировать систему холодоснабжения без долгого проектирования холодильного контура «с нуля».

ККБ различаются по типу компрессора:

• поршневые — универсальное и экономичное решение для средних мощностей;
• спиральные (scroll) — тише и надёжнее поршневых при сопоставимой производительности, хорошо переносят частые пуски;
• винтовые — применяются на крупных объектах с большими и стабильными холодильными нагрузками, эффективны при длительной непрерывной работе.

Также блоки бывают одно-, двух- и трёхкомпрессорными — это позволяет ступенчато регулировать холодопроизводительность под фактическую загрузку камер и экономить электроэнергию в периоды, когда полная мощность не требуется. Многокомпрессорная схема даёт и запас надёжности: если один компрессор уходит в ремонт, остальные продолжают поддерживать температуру, пусть и с меньшим запасом мощности, — камера не размораживается полностью в ожидании сервиса.

При выборе конкретной марки компрессора ориентируются на репутацию производителя, доступность сервиса и запчастей в регионе. На российском рынке чаще всего встречаются агрегаты на базе компрессоров Bitzer, Copeland и Danfoss — за счёт широкой сети сервисных центров и предсказуемого срока службы они остаются основным выбором для промышленных объектов.

Хладагенты и энергоэффективность

Тип хладагента напрямую влияет на энергоэффективность, стоимость обслуживания и соответствие системы актуальным экологическим нормам.

Долгое время основным хладагентом для промышленного холода оставался R404A, но из-за высокого потенциала глобального потепления (GWP) его постепенно вытесняют более экологичные альтернативы:

• R507 и R448A/R449A — переходные хладагенты с более низким GWP, совместимые с существующей инфраструктурой на базе R404A;
• R290 (пропан) и R744 (CO₂) — природные хладагенты с минимальным воздействием на климат, применяются в новых системах и постепенно становятся стандартом для среднетемпературных и низкотемпературных установок.

Выбор хладагента влияет не только на экологичность, но и на энергопотребление: при грамотно спроектированном контуре современные хладагенты позволяют заметно снизить расход электроэнергии по сравнению со старыми фреоновыми схемами — точная экономия зависит от режима эксплуатации и конкретной конфигурации оборудования. При проектировании новой системы холодоснабжения имеет смысл сразу закладывать оборудование под перспективные хладагенты — это снижает риск повторной модернизации через несколько лет, когда старые фреоны будут окончательно выведены из оборота.

Шоковая заморозка: зачем она нужна

Обычная заморозка происходит медленно, и за это время в продукте успевают образоваться крупные кристаллы льда, которые разрушают клеточную структуру. В результате при разморозке продукт теряет сок, текстуру и часть вкусовых качеств.

Шоковая заморозка решает эту проблему за счёт резкого снижения температуры — с +18 °C до −18 °C в толще продукта за минимально возможное время, иногда за десятки минут вместо часов. Быстрое прохождение зоны кристаллизации формирует мелкие кристаллы льда, которые не повреждают клеточные мембраны.

Шоковую заморозку применяют для:

• полуфабрикатов и готовых блюд, которые должны сохранить структуру после разморозки;
• мясной и рыбной продукции, где важно удержать сочность и товарный вид;
• ягод, овощей и грибов — чтобы избежать слипания и потери формы;
• хлебобулочных и кондитерских изделий на производствах с последующей дефростацией перед продажей.

Оборудование для шоковой заморозки — это отдельные морозильные камеры или туннели с усиленной холодопроизводительностью и мощными низкотемпературными воздухоохладителями, рассчитанными именно на кратковременный, но интенсивный режим работы. После цикла шоковой заморозки продукцию обычно переводят на хранение в обычную морозильную камеру с более мягким и экономичным температурным режимом — держать всю партию в туннеле шоковой заморозки постоянно нерационально с точки зрения энергозатрат.

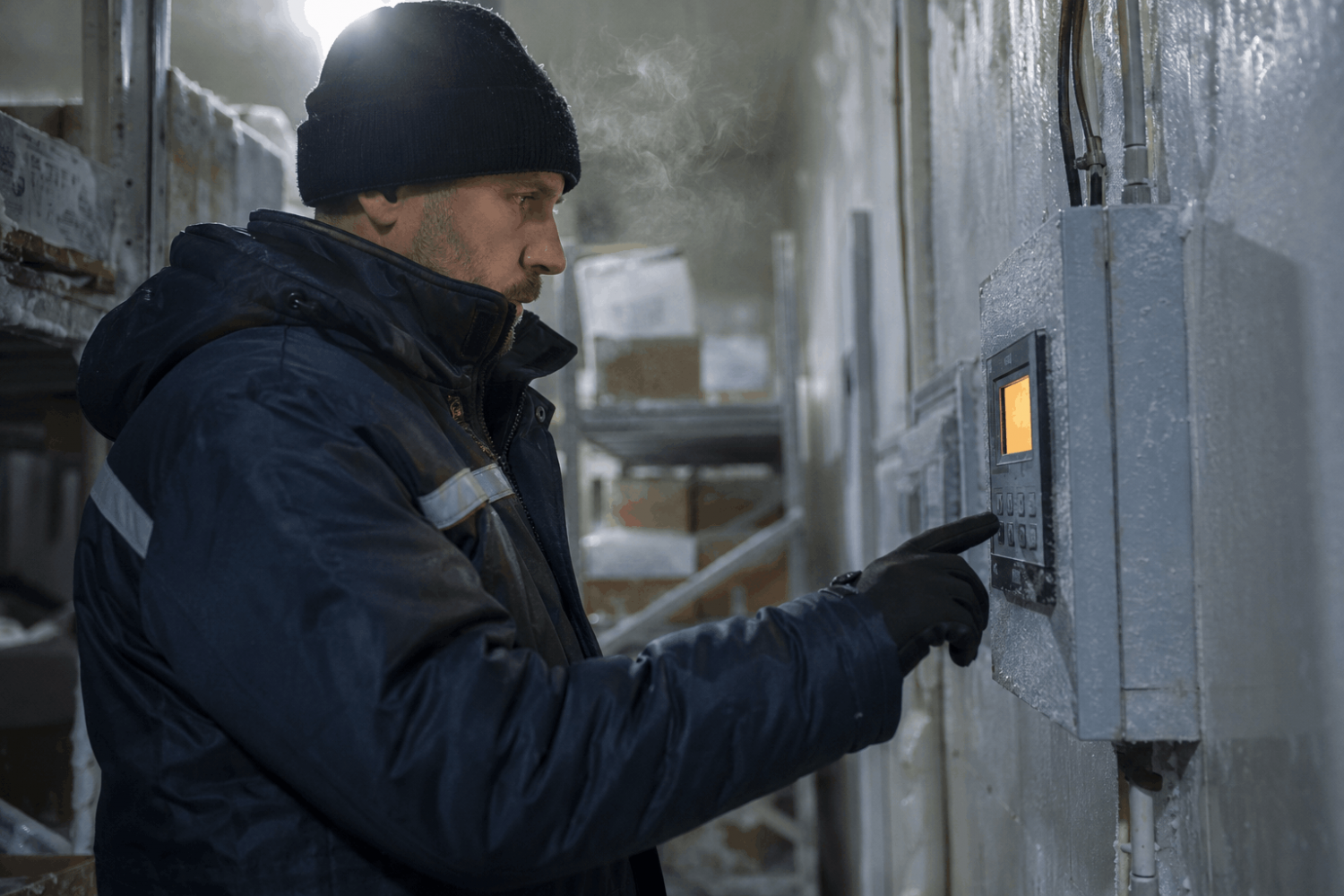

Автоматика: управление и контроль всей системы

Даже самое мощное оборудование бесполезно без грамотной автоматики — именно она удерживает заданный режим, экономит электроэнергию и защищает от аварий.

В современных промышленных холодильных системах автоматика решает несколько задач:

• поддержание температуры — контроллеры регулируют работу компрессоров и воздухоохладителей, включая и отключая их в зависимости от фактической температуры в камере;
• управление оттайкой — автоматически запускает цикл оттайки воздухоохладителей по таймеру или по датчику обледенения, не допуская простоя оборудования;
• диспетчеризация и удалённый мониторинг — позволяет отслеживать температуру во всех камерах с одного пульта или удалённо через интернет, получать уведомления о превышении допустимых значений или аварии;
• ступенчатое регулирование производительности — плавно подстраивает мощность компрессоров под текущую тепловую нагрузку, снижая расход электроэнергии в межсезонье и ночное время;
• защита оборудования — контроль давления, температуры нагнетания, тока двигателей и других параметров, которые предотвращают поломки на раннем этапе.

В контур автоматики входят терморегулирующие и соленоидные вентили, реле давления и температуры, фильтры-осушители, смотровые стекла и электронные контроллеры — на практике чаще всего встречаются компоненты Danfoss, ALCO Controls и Becool, которые хорошо совместимы между собой и с оборудованием разных производителей.

Для склада с несколькими камерами разного назначения автоматика — это ещё и удобство: диспетчер видит состояние всей системы на одном экране и реагирует на отклонения до того, как они превратятся в проблему с продукцией. На объектах, работающих с пищевой продукцией по требованиям ХАССП, журнал автоматических показаний температуры зачастую становится обязательным элементом системы контроля качества — он подтверждает соблюдение температурного режима при проверках.

Монтаж и ввод в эксплуатацию

Проектирование и подбор оборудования — только часть задачи. От качества монтажа зависит, будет ли система работать так, как рассчитано на бумаге. Процесс обычно проходит в несколько этапов:

1. Проектирование. Расчёт теплопритоков, подбор мощности камер, воздухоохладителей, конденсаторов и компрессорных блоков под конкретные объёмы и температурные режимы.
2. Монтаж ограждающих конструкций. Сборка сэндвич-панелей камеры, устройство пола и, при необходимости, системы обогрева грунта.
3. Прокладка холодильного контура. Монтаж трубопроводов между ККБ и воздухоохладителями, вакуумирование системы, заправка хладагентом.
4. Установка и подключение автоматики. Настройка контроллеров, датчиков температуры и давления, интеграция с системой диспетчеризации.
5. Пусконаладка. Проверка работы системы под нагрузкой, настройка параметров оттайки и регулирования, выход камеры на заданную температуру.

Сроки монтажа сильно зависят от масштаба объекта: небольшая камера с готовым ККБ может быть запущена за несколько дней, тогда как крупный склад с несколькими температурными зонами и разветвлённой автоматикой требует нескольких недель работ, включая пусконаладку. Экономия на любом из этапов — например, отказ от вакуумирования контура перед заправкой — почти всегда приводит к преждевременному выходу оборудования из строя.

Как выбрать оборудование под конкретную задачу

Универсального решения не существует — конфигурация всегда собирается под конкретный объект. При подборе стоит отталкиваться от нескольких параметров:

1. Тип и объём продукции. Мясо, рыба, овощи, замороженные полуфабрикаты требуют разных температурных режимов и, соответственно, разного оборудования.
2. Площадь и планировка помещения. От неё зависит расположение воздухоохладителей, длина трубопроводов и место размещения конденсаторного блока.
3. Оборачиваемость товара. Склад с частой погрузкой-разгрузкой нуждается в более мощных воздухоохладителях, способных быстро компенсировать теплопритоки от открытых дверей.
4. Климатическая зона. Влияет на выбор конденсатора и на необходимость дополнительной теплоизоляции.
5. Перспективы роста. Разумно закладывать запас по мощности на случай расширения производства, чтобы не перестраивать систему холодоснабжения заново через пару лет.

Камеры по температурным режимам: сравнение

Частые ошибки при проектировании холодоснабжения

• Экономия на теплоизоляции камеры. Дешёвые панели меньшей толщины увеличивают нагрузку на компрессоры и расход электроэнергии на годы вперёд.
• Недооценка теплопритоков. Не учитывают освещение, персонал, частоту открывания дверей — в итоге камера не выходит на заданную температуру.
• Подбор компрессора «впритык» без запаса. Любое отклонение от расчётных условий приводит к перегрузке оборудования и сокращению срока его службы.
• Игнорирование автоматики. Ручное управление температурой на крупном объекте почти всегда приводит к ошибкам персонала и перерасходу энергии.
• Отсутствие сервисного обслуживания. Промышленный холод — это оборудование с высокой нагрузкой, и без регулярного техобслуживания даже качественная система быстро теряет эффективность.
• Экономия на вакуумировании и заправке контура. Нарушение технологии монтажа холодильного контура — одна из главных причин утечек хладагента и досрочного выхода компрессора из строя.

Как получить систему, которая окупается

Промышленное холодильное оборудование для склада и производства — это всегда комплекс, а не набор отдельных приборов. Камера, воздухоохладители, конденсаторы, компрессорно-конденсаторные блоки и автоматика должны быть согласованы между собой по мощности, режимам работы и условиям эксплуатации. Только в этом случае система обеспечивает стабильную температуру, экономичное энергопотребление и долгий срок службы оборудования.

Если вы планируете строительство новой холодильной камеры, модернизацию действующего склада или подбор линии шоковой заморозки — специалисты компании «РеалХолод» помогут рассчитать конфигурацию под ваши объёмы и температурные режимы, подобрать оборудование и организовать монтаж под ключ.

Ответы на частые вопросы — FAQ

Сколько служит промышленное холодильное оборудование? При соблюдении режима эксплуатации и регулярном обслуживании компрессорно-конденсаторные блоки работают 10–15 лет, ограждающие конструкции камер — 20–25 лет.

Можно ли купить оборудование, бывшее в эксплуатации? Да, но перед покупкой нужна диагностика компрессора, проверка герметичности контура и остаточного ресурса — иначе экономия на цене обернётся ранним ремонтом.

Нужен ли проект и разрешение на установку промышленной холодильной камеры? Для капитальных сооружений с холодильным контуром требуется проектная документация и согласование с надзорными органами; для сборно-разборных камер в существующем здании обычно достаточно технического проекта холодоснабжения.

Сколько времени занимает монтаж холодильной системы? От нескольких дней для готового блока в небольшой камере до нескольких недель для крупного склада с несколькими температурными зонами и разветвлённой автоматикой.

Можно ли модернизировать старую систему без полной замены? Да, часто достаточно заменить компрессорно-конденсаторный блок, воздухоохладители или автоматику, сохранив ограждающие конструкции камеры — это дешевле полной замены и сокращает срок простоя объекта.

Как часто нужно обслуживать промышленное холодильное оборудование? В большинстве случаев — не реже раза в квартал, для критически важных объектов с непрерывным циклом — ежемесячно.
